Перфоратор ПП63
/
Перфоратор ПП63В2 с осевым подводом воды
Перфоратор ПП63В2 с осевым подводом воды
№ чертежа: ПП63В2.000
Цена:
Описание:
|

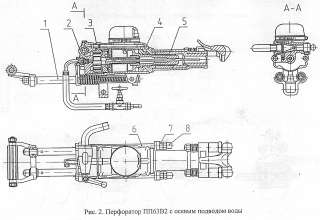

№ поз. На рис. 1, 2 |
Наименование составной части или детали |
Обозначение составной части или детали перфоратора |
Количество |
|
|
с боковым подводом воды (рис.1) |
с осевым подводом воды (рис.2) |
|||
|
1 |
Устройство виброгасящее |
ПП54В.170 |
ПП54ВБ.170 |
1 |
|
2 |
Корпус крана в сборе |
ПП63В2.010 |
ПП63В2.010-01 |
1 |
|
3 |
Кольцо ГОСТ 9833/ГОСТ18829 |
014-018-25-1-1 |
014-018-25-1-1 |
1 |
|
4 |
Цилиндр в сборе |
ПП63В2.020 |
ПП63В2.020 |
1 |
|
5 |
Ствол в сборе |
ПП54В2.030 |
ПП54В2.030 |
1 |
|
6 |
Болт стяжной |
ПП63В2.090 |
ПП63ВБ2.090 |
2 |
|
7 |
Гайка ГОСТ 5915 |
М16х1,5.8.45 |
М16х1,5.8.45 |
2 |
|
8 |
Гайка глухая |
ЗНП 282 |
ЗНП 282 |
2 |
