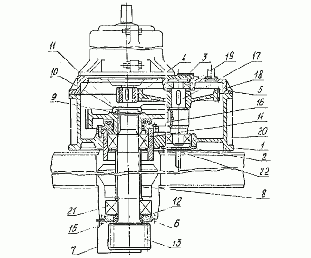

Редуктор механизма поворота

№ чертежа: 3519.11.02.000

Цена:

Описание:

3519.11.02.000 для ЭКГ-8
Номер	Наименование	№ чертежа	Кол-во	Вес, кг
1	Корпус редуктора	3519.11.02.001	2	1187
2	Крышка	3519.11.02.003	2	15
3	Крышка	3519.11.02.009	2	11,5
4	Шестерня ведущая z=23 м=8	3519.11.02.008	2	24
5	Крышка редуктора	3519.11.02.002	2	400
6	Половина	3519.11.02.004	4	18
7	Кожух	3519.11.02.300	2	20
8	Труба распорная	3519.11.02.105	2	60,5
9	Шпонка	3519.11.02.101	2
10	Гайка М 160х4	3519.11.02.102	2	9,3
11	Крышка	3519.11.02.103	2	3
12	Крышка сквозная	3519.11.02.107	2	17,3
13	Вал – шестерня	3519.11.02.108	2	550
14	Стакан	3519.11.02.106	2	167
15	Манжета	3519.11.02.113	2
16	Колесо зубчатое z=70 м=12	3519.11.02.104	2	413
17	Вал-шестерня z=12 м=14	3519.11.02.201	2	107
18	Колесо зубчатое z=103 м=8	3519.11.02.202	2	235
19	Роликоподшипник № 3622 110/240х80		2	18
20	Роликоподшипник № 3626 130/280х93		2	28
21	Роликоподшипник № 3644 220/460х145		2	128
22	Роликоподшипник № 3640 200/420х138		2	94
