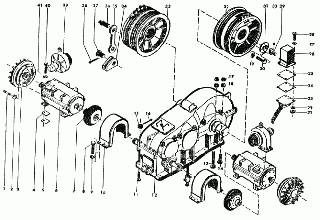

Лебедка напора
№ чертежа: 3536.10.00.000
Цена:
Описание:
| Номер | Наименование | № чертежа | Кол-во | Вес, кг |
|---|---|---|---|---|
| 1 | Шпилька М16-6gх80.46 | 1.1216.057 | 16 | |
| 2 | Гайка М16-6Н.5 | 207020101 | 16 | |
| 3 | Тормоз дисковый | 3537.06.09.000 | 2 | 355 |
| 4 | Прокладка | 3519.10.00.006 | 40 | |
| 5 | Прокладка (жесть черная) | 3519.10.00.007 | 32 | |
| 6 | Электродвигатель ДЭ-812 | 2 | 1600 | |
| 7 | Муфта упругопредохранительная | 3532.10.02.000 | 2 | 178 |
| 8 | Болт М16-6gх30.48 | 206010661 | 12 | |
| 9 | Шайба 16 65Г | 210020111 | 12 | |
| 10 | Кожух в сборе | 3532.10.05.000 | 2 | 54 |
| 11 | Болт М56х190 | 3532.10.00.006 | 4 | 5,2 |
| 12 | Редуктор лебедки напора | 3536.10.01.000 | 1 | 12300 |
| 13 | Болт М48-8gх480.46 | 1.1000.294 | 4 | 7,48 |
| 14 | Болт М48-6gх190.56 | 1.1000.224 | 10 | 3,76 |
| 15 | Гайка М56-6Н.04 | 1.1533.007 | 4 | 1,51 |
| 16 | Шплинт 10х90 | 211011401 | 4 | |
| 17 | Гайка М48-6Н.04 | 1.1500.010 | 14 | |
| 18 | Гайка М48-6Н.8 | 1.1506.041 | 14 | |
| 19 | Шайба 6 65Г | 210020061 | 2 | |
| 20 | Болт М6-6gх30.48 | 206010041 | 2 | |
| 21 | Гайка М10-6Н.5 | 207020071 | 4 | |
| 22 | Шайба 10.02Бст3пс | 1.1600.065 | 4 | |
| 23 | Стойка | 3536.10.00.100 | 1 | 45,6 |
| 24 | Прокладка (жесть) | 3536.10.00.003 | 4 | |
| 25 | Прокладка | 3536.10.00.004 | 4 | |
| 26 | Командоаппарат КА4658-6 | 1 | 22 | |
| 27 | Шайба 10 65Г | 210020081 | 4 | |
| 28 | Болт М10-6gх40.48 | 206010301 | 4 | |
| 29 | Втулка | 3536.10.00.001 | 1 | |
| 30 | Винт ВМ8-6gх10.14М | 1.1301.218 | 1 | |
| 31 | Фланец | 3536.10.00.002 | 1 | 1,72 |
| 32 | Барабан | 3532.10.00.001 | 1 | 1650 |
| 33 | Барабан разъемный | 3532.10.04.000 | 1 | 2540 |
| 34 | Кронштейн | 3532.10.06.000 | 1 | 26,8 |
| 35 | Тяга | 3532.10.00.016 | 1 | 29 |
| 36 | Палец | 3532.10.00.007 | 1 | 13,1 |
| 37 | Палец | 3532.10.00.008 | 1 | 5,4 |
| 38 | Шплинт 13х140 | 1.1952.016 | 1 | |
| 39 | Установка вентилятора | 3536.10.04.000 | 2 | 80,2 |
| 40 | Болт М30-6gх80.48 | 206011231 | 8 | |
| 41 | Шайба 30.04 | 1.1600.268 | 8 |
