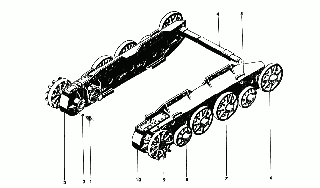

Ход гусеничный

№ чертежа: 3536.05.02.000

Цена:

Описание:

3536.05.02.000 для ЭКГ-10
Номер	Наименование	№ чертежа	Кол-во	Вес, кг
1	Пробка G 1	1.3125.015	4
2	Прокладка 33 (паронит)	1.2773.015	4
3	Рама гусеничная левая	3536.05.02.002	1	10000
4	Ось натяжная	3519.05.02.081	1	3370
5	Направляющая	3519.05.02.059	4	16,3
6	Колесо натяжное	3519.05.02.300	2	1301
7	Колесо опорное	3519.05.02.200	4	1223
8	Колесо опорное	3519.05.02.100	4	883
9	Колесо ведущее	3519.05.02.061	2	1860
10	Рама гусеничная правая	3536.05.02.001	1	10000
11	Колесо зубчатое	3519.05.02.006	2	1370
12	Втулка (бронза)	3519.05.02.008	2	40
13	Шайба (бронза)	3536.05.02.011	2	16,5
14	Полухомут	3519.05.02.013	4	24
15	Гайка М24-6Н.5	207020141	4
16	Шайба 24 65Г	210020151	4
17	Болт М24-6gх100.48	206011121	4
18	Кольцо (резина)	3519.05.02.086	2
19	Болт М20-6gх60.48	206010911	16
20	Шайба 20 65Г	210020131	32
21	Втулка (бронза)	3519.05.02.084	2	250
22	Кольцо отражательное	3536.05.02.004	4	1,3
23	Вал-шестерня	3519.05.02.083	2	680
24	Болт М10-6gх20.48	206010261	16
25	Шайба 10 65Г	210020081	16
26	Болт М12-6gх30.48	206010491	18
27	Винт ВМ12-6gх50.22М	1.1301.328	10
28	Шайба 12 65Г	210020091	18
29	Гайка М12-6Н.8	1.1519.036	10
30	Крышка	3519.05.10.032	2	2,05
31	Прокладка (картон)	3519.05.10.033	2
32	Крышка	3519.05.02.511	2	35,2
33	Прокладка (паронит)		1
34	Подшипник 3003156	107.00128	4	63
35	Кольцо распорное	3519.05.02.026	2	18,9
36	Крышка	3519.05.02.065	2	45
37	Болт М20-6gх50.48	206010891	16
38	Масленка МВ-3/8	116.00006	6
39	Шайба (бронза)	3536.05.02.012	2	17,9
40	Втулка (бронза)	3519.05.02.035	2	57
41	Вал ведущий	3519.05.02.062	2	830
