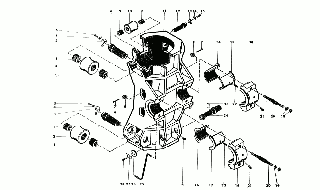

Подшипник седловой
№ чертежа: 3536.03.04.000
Цена:
Описание:
| Номер | Наименование | № чертежа | Кол-во | Вес, кг |
|---|---|---|---|---|
| 1 | Втулка (бронза) | 3532.03.04.004 | 8 | 6,3 |
| 2 | Ролик | 3536.03.04.111 | 4 | 76 |
| 3 | Шайба O190/O240 S20 Бст3пс2 ГОСТ 14637-79 | 3536.03.04.006 | 4 | 2,3 |
| 4 | Шайба 20.04 | 1.1600.266 | 12 | |
| 5 | Болт М20-6gх45.48 | 206010881 | 12 | |
| 6 | Ось ст 40Х ГОСТ 4543-71 | 3536.03.04.002 | 4 | 51,5 |
| 7 | Шплинт 10х100 ГОСТ 397-79 | 2110114111 | 4 | |
| 8 | Гайка | 3532.03.04.013 | 4 | 2,8 |
| 9 | Втулка (железографит) | 3519.07.00.202 | 4 | |
| 10 | Ролик | 3536.03.04.151 | 2 | 43 |
| 11 | Корпус подшипника 1145х2500 отливка 08ГДНФЛ-II Г977-75 | 3536.03.04.001 | 1 | 3800 |
| 12 | Ось ст40Х ГОСТ 4543-71 | 3536.03.04.012 | 2 | 14 |
| 13 | Шайба O120/ O160 S 16 Бст3пс2 ГОСТ 14637-79 | 3536.03.04.007 | 2 | 1,1 |
| 14 | Шайба 16.04 | 1.1600.265 | 6 | |
| 15 | Болт М16-6gх40.48 | 206010681 | 6 | |
| 16 | Вкладыш верхний O260/O370 L 300 БрА9ЖЗЛ Г493-79 | 3532.03.04.008 | 2 | 22 |
| 17 | Вкладыш нижний O260/O370 L 285 БрА9ЖЗЛ Г493-79 | 3532.03.04.009 | 2 | 20,5 |
| 18 | Крышка R 265 190х640 отливка 35Л-II ГОСТ 977-75 | 3536.03.04.011 | 2 | 165 |
| 19 | Гайка М56-6Н.04 | 1.1511.007 | 8 | 1,45 |
| 20 | Шпилька O75 L 585 ст 40Х ГОСТ 4543-71 | 3532.03.04.014 | 4 | 15 |
| 21 | Масленка МВ-3/8 ТУ 24-1-189-76 | 3588300017 | 6 | |
| 22 | Штифт 32х60 ГОСТ 3128-70 | 1.1900.603 | 2 | |
| 23 | Оседержатель 40х120 S 12 Бст3пс2 ГОСТ 14637-79 | 3536.03.04.009 | 1 | |
| 24 | Ось ст 45 ГОСТ 1050-74 | 3536.03.04.004 | 1 | 33,4 |
| 25 | Трубопровод O18 400х585 сборка | 3536.03.04.050 | 2 | 1,1 |
| 26 | Шайба | 3536.03.04.008 | 1 | 1,4 |
| 27 | Планка предохранительная 30х95 | 1.1656.017 | 1 | |
| 28 | Болт М12-6gх40.48 | 206010511 | 2 |
